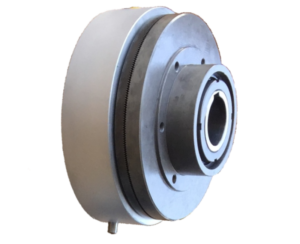

Embrague neumático dentado NE/CD

Embrague neumático dentado NE/CD

El embrague neumático dentado NE/CD, es una unidad compacta de embrague neumático y desembrague por reacción de muelles.

El montaje más habitual es montar piñones o poleas sobre el disco dentado de embrague, que incorpora dos rodamientos de bolas que lo hacen autoportante y muy robusto.

También existe el diseño para unir dos ejes coaxiales.

Categoría:

Descripción

El embrague neumático dentado NE/CD es un embrague neumático dentado muy compacto que transmite el par de torsión cuando se aplica presión de aire y desembraga cuando deja de aplicarse presión gracias a los muelles que liberan los discos dentados de embrague.

La alimentación de la cámara de aire de accionamiento se efectúa radialmente con aire comprimido a la presión nominal de 5,5 bar. La cámara de aire es estática y el consumo de aire es mínimo.

Al ser un embrague dentado, puede transmitir más par que un embrague neumático NE de igual tamaño y además, según la disposición del dentado, el embrague puede mantener el sincronismo entre la parte conductora y la conducida. El diseño de una entrada por vuelta (360º) es el más común.

  • El embragado debe hacerse en reposo o a baja velocidad.
  • El desembragado se efectúa a cualquier velocidad.

También puede suministrarse como embrague-freno, con freno de fricción por reacción de muelles. En dicho caso, es importante tener en cuenta que el conductor es el disco dentado de embrague y el conducido que se frenará es el buje del embrague.

Para más información sobre los productos que tenemos en EIDE, no dude en contactar con nosotros.

Características

Podremos encontrar algunas de sus principales características a continuación:

  • Grandes pares en reducidas dimensiones.
  • Autoportante.
  • Posibilidad de sincronismo.
  • Posibilidad detector paro/marcha.

Aplicaciones

El embrague neumático dentado NE/CD se puede utilizar para diferentes tipos de maquinaria como por ejemplo:

Descargas

Podremos encontrar la ficha técnica o los archivos CAD a través de las siguientes descargas:
